Thiết kế & Chế tạo Khuôn mẫu Chính xác

Khuôn dập Gasket Nut theo yêu cầu

Dự án thiết kế và gia công khuôn dập Gasket Nut của ZINITEK, với mô hình CAD và ảnh khuôn thực tế. Trao đổi phương án khuôn theo bản vẽ hoặc mẫu sản phẩm.

Mô hình 3D của Khuôn dập Gasket Nut theo yêu cầu

ZINITEK thực hiện thiết kế và gia công bộ khuôn dập Gasket Nut theo yêu cầu. Mô hình CAD và ảnh bộ khuôn thực tế dưới đây thể hiện cùng một bộ khuôn, giúp bạn tham khảo kết cấu trước khi trao đổi phương án cho sản phẩm của mình.

Phạm vi thực hiện: thiết kế và gia công khuôn

Với bộ Gasket Nut, ZINITEK đảm nhiệm cả thiết kế và gia công. Trang dự án giới thiệu mô hình tổng thể và ảnh bộ khuôn thực tế; bài phân tích kỹ thuật liên quan trình bày thêm dải phôi và từng cụm khuôn.

Phương án kết cấu cho chi tiết Gasket Nut

Mô hình CAD Gasket Nut thể hiện cụm khuôn trên, cụm khuôn dưới, hệ dẫn hướng và bố trí dải phôi. Các góc nhìn giúp khách hàng hình dung kết cấu bộ khuôn và trao đổi về phương án trước khi chốt thiết kế.

Với một chi tiết đặt theo yêu cầu, hình dạng sản phẩm, vật liệu, chiều dày và các kích thước cần kiểm soát là dữ liệu đầu vào. Điều kiện lắp khuôn trên máy ép và phương án cấp phôi cũng cần được làm rõ để thiết kế phù hợp với dây chuyền của khách hàng.

Đã có thiết kế: trao đổi phạm vi gia công

Nếu đã có bản vẽ 2D hoặc bộ thiết kế 3D, bạn có thể gửi dữ liệu để ZINITEK kiểm tra thông tin cần thiết cho việc báo giá. Phạm vi có thể là gia công các chi tiết khuôn hoặc chế tạo, lắp ráp bộ khuôn theo yêu cầu đã thống nhất.

Hãy cung cấp cả yêu cầu vật liệu, xử lý nhiệt, dung sai và các bề mặt cần kiểm soát nếu những thông tin này đã được xác định. Với bộ thiết kế lắp ráp, cần gửi kèm các file chi tiết liên kết để kiểm tra đầy đủ dữ liệu.

Chưa có thiết kế: bắt đầu từ nhu cầu hoặc mẫu sản phẩm

Khi mới có mẫu thực tế, ảnh hoặc ý tưởng sản phẩm, bước đầu là làm rõ chức năng chi tiết, kích thước quan trọng và điều kiện sản xuất. Từ đó, hai bên thống nhất phần việc cần thực hiện trước khi gia công khuôn.

Bạn có thể bắt đầu bằng dữ liệu CAD gốc từ Inventor, SOLIDWORKS hoặc NX; định dạng trao đổi STEP, IGES, Parasolid; dữ liệu quét 3D; hoặc mẫu vật thực tế. Khả năng đọc file phụ thuộc định dạng và phiên bản phần mềm. Việc tiếp nhận mẫu, đo kiểm hoặc dựng lại hình học được trao đổi theo từng trường hợp.

Thông tin giúp xác định phương án và báo giá

  • Bản vẽ, file CAD hoặc ảnh của chi tiết cần dập.
  • Vật liệu và chiều dày phôi.
  • Kích thước, dung sai, yêu cầu ba via và bề mặt.
  • Sản lượng dự kiến và thông tin máy ép đang sử dụng.
  • Phạm vi mong muốn: thiết kế, gia công chi tiết, chế tạo bộ khuôn hoặc cải tiến khuôn hiện có.

Nếu cần cải tiến một bộ khuôn đang dùng, hãy bổ sung ảnh sản phẩm lỗi và mô tả công đoạn gặp vấn đề. Những dữ liệu này giúp trao đổi đúng yêu cầu, tránh báo giá trên một phạm vi chưa rõ.

Trao đổi bộ khuôn cho sản phẩm của bạn

Gửi bản vẽ hoặc mẫu tham khảo cùng yêu cầu kỹ thuật để ZINITEK trao đổi phương án thiết kế và gia công. Mỗi bộ khuôn được xem xét theo chi tiết cần sản xuất và điều kiện sử dụng của khách hàng.

Gửi yêu cầu thiết kế hoặc gia công khuôn

Xem dịch vụ thiết kế và chế tạo khuôn mẫu

Tìm hiểu kết cấu Gasket Nut và dữ liệu cần chuẩn bị

Hình ảnh thực tế

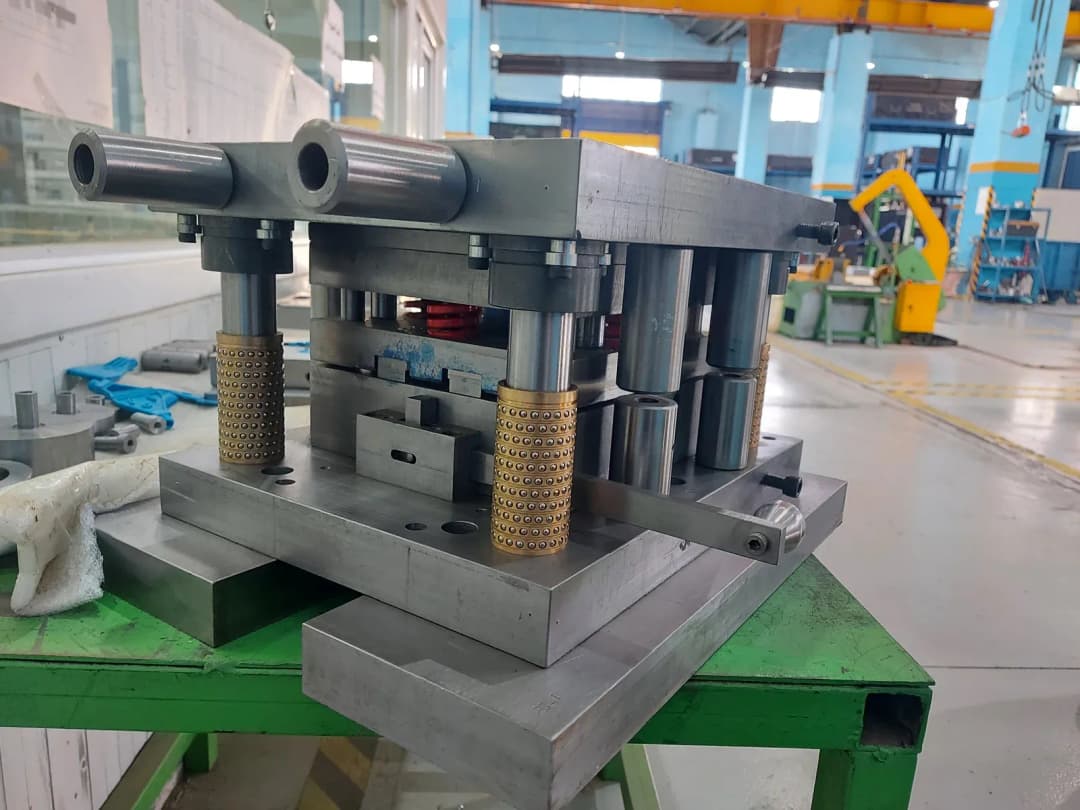

Khuôn dập Gasket Nut theo yêu cầu 1
Khuôn dập Gasket Nut theo yêu cầu 2
Khuôn dập Gasket Nut theo yêu cầu 3
Khuôn dập Gasket Nut theo yêu cầu 4
Khuôn dập Gasket Nut theo yêu cầu 5
Khuôn dập Gasket Nut theo yêu cầu 6
Khuôn dập Gasket Nut theo yêu cầu 7
Khuôn dập Gasket Nut theo yêu cầu 8
Khuôn dập Gasket Nut theo yêu cầu 9
Khuôn dập Gasket Nut theo yêu cầu 10
