정밀 금형 설계 및 제조

캠 벤딩 기구 클립용 프로그레시브 금형

Model: N/A

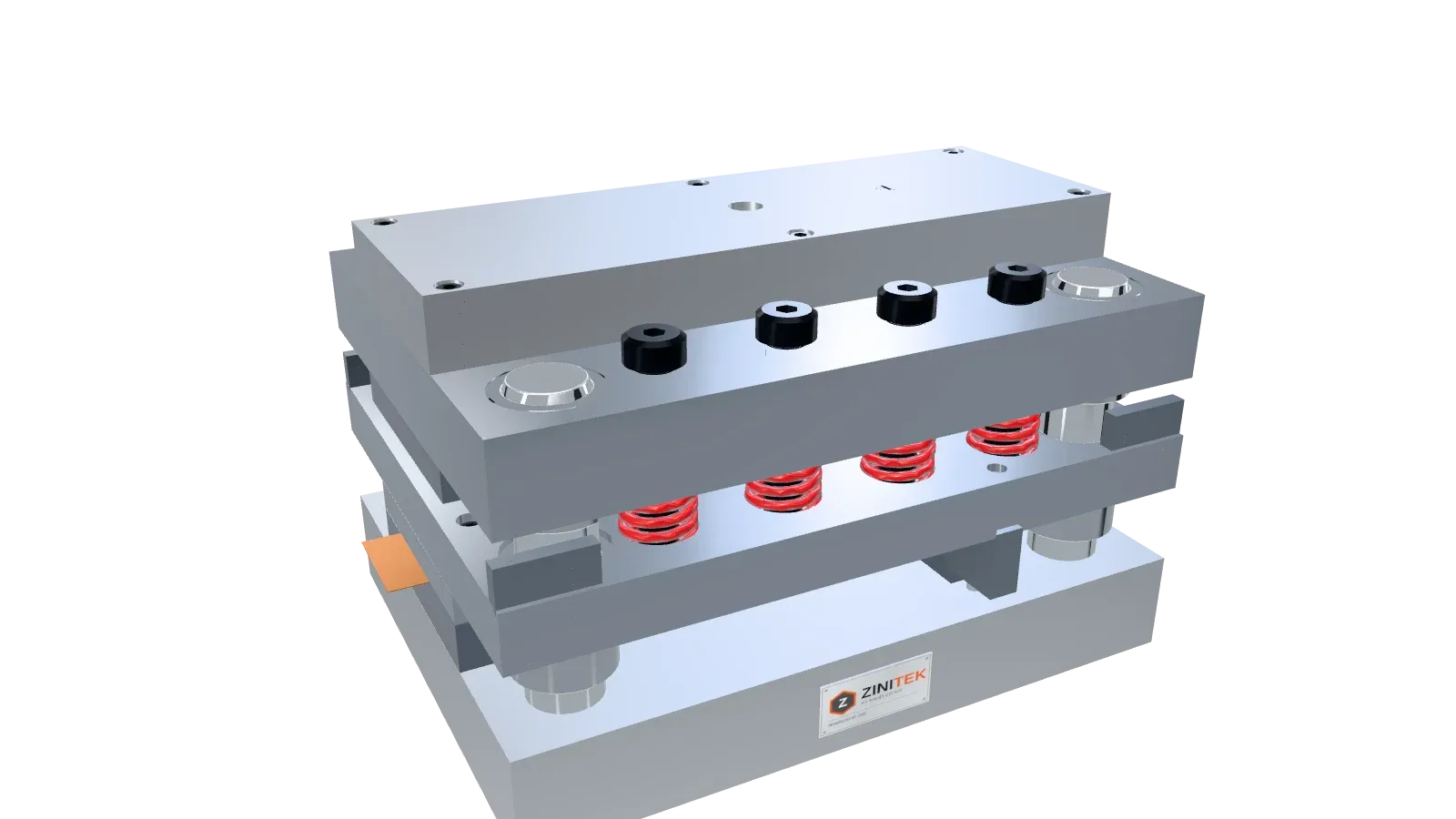

캠 벤딩 기구 클립용 프로그레시브 금형 3D 모델

Tính năng nổi bật

측면 캠 기구가 있는 클립용 프로그레시브 금형: 두께 0.4 mm, 폭 59 mm 스트립, 피치 22 mm. 블랭킹, 파일럿 피어싱, 다단 벤딩, 캠 슬라이드 후크 접기, 코어 감기 벤딩, 절단. 3D 모델은 30 spm 크랭크 프레스처럼 움직이며 이 페이지에서 바로 돌려 볼 수 있습니다.

  • 스트립 공정: Ø3 파일럿 구멍, 양쪽 블랭킹, 리브와 가장자리 벤딩, 후크 90° 벤딩, 측면 캠으로 후크 접기, 코어에 U자 감기 벤딩, 절단; 7개 파일럿이 22 mm 피치를 위치 결정.
  • 측면 캠: 스트리퍼에 고정된 드라이버가 스트리퍼가 스트립을 누르는 순간 슬라이드를 5 mm 밀어 넣고 펀치가 내려가는 동안 유지합니다. 금형이 열리면 스프링이 슬라이드를 되돌리고 스토퍼 핀이 행정을 제한합니다.
  • 3D 모델은 30 spm 크랭크 프레스처럼 움직입니다: 스트리퍼가 스트립을 누르고, 플랜지가 펀치를 따라 점진적으로 굽혀지며, 스크랩은 다이와 다이 슈를 통해 떨어지고, 완성 클립은 금형 끝으로 밀려 나갑니다.
  • Ø40 × 225 가이드 포스트 4개와 부시로 안내; 프레스 행정 40 mm에서 포스트가 항상 부시에 36 mm 이상 물려 있음; 스토퍼 블록이 스트리퍼 행정을 14.4 mm로 제한.
  • 절단·성형 부품은 SKD11(58–62 HRC), 다이 세트와 홀더는 원가 최적화를 위해 S50C. 볼트, 핀, 포스트, 부시, 스프링은 표준품.
  • 도면 기반 주문: 부품 도면, 재질과 두께, 생산 수량, 프레스 사양을 보내주시면 ZINITEK이 스트립 레이아웃과 금형 구조를 제안합니다.
