구리 상(相) 접점용 프로그레시브 금형

Model: N/A

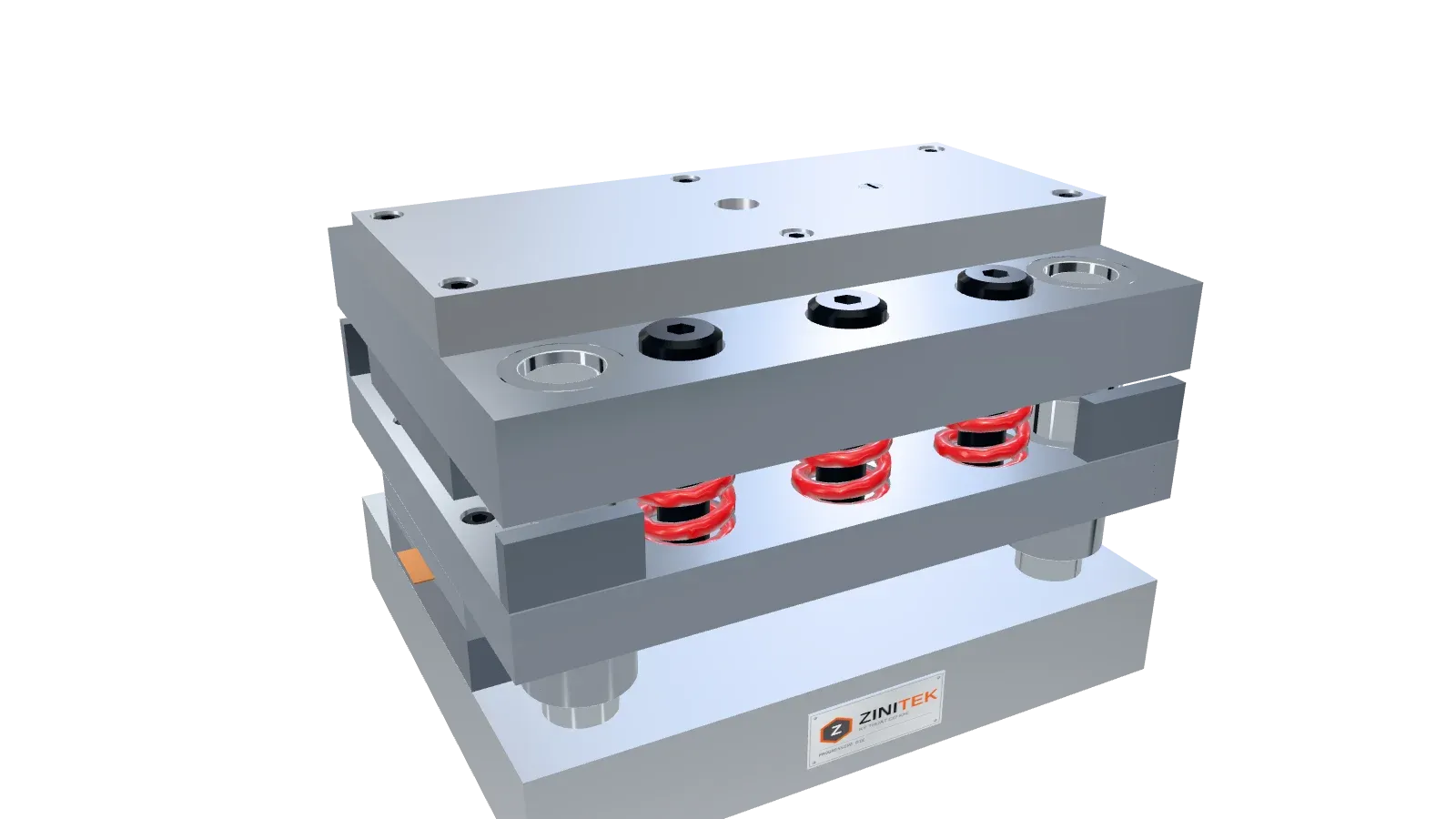

구리 상(相) 접점용 프로그레시브 금형 3D 모델

Tính năng nổi bật

구리 상(相) 접점용 프로그레시브 금형: 스트립 폭 28 mm, 피치 33 mm. 유럽식 표준 구성: 하형 슈, 다이 홀더, 스트리퍼와 백킹 슈, 펀치 홀더, 상형 슈. 움직이는 3D 모델을 이 페이지에서 바로 돌려 볼 수 있습니다.

  • 유럽식 표준 구성: 하형 슈, 다이 홀더, 스트리퍼와 백킹 슈, 펀치 홀더, 상형 슈. 파일럿과 리프터가 얇은 구리 스트립을 지지합니다.
  • 스트립 폭 28 mm, 피치 33 mm, 9공정: 파일럿 피어싱, 슬릿, 트리밍, 리브·딤플 엠보싱, 버링, 절단 및 90° 2회 벤딩. 3D 모델은 크랭크 정속 40 spm으로 동작하며 스트립 리프트·이송, 스크랩 낙하, 제품의 슈트 배출을 보여줍니다.
  • 스트리퍼는 M16 숄더 볼트 6개와 Ø40 스프링 6개로 지지되며 절단 전 스트립을 눌러 고정합니다. 스톱 블록이 스트리퍼 행정을 6.6 mm로 제한합니다. 스프링식 피치 체크 핀이 오피드를 감지합니다.
  • 가이드 포스트 4개 Ø30. 권장 스트로크 약 24 mm로 사이클 내내 포스트가 부시에서 빠지지 않습니다.
  • 절단·성형 부품은 SKD11(58–62 HRC), 다이 세트와 홀더는 원가 최적화를 위해 S50C. 볼트, 핀, 포스트, 부시, 스프링은 표준품.
  • 도면 기반 주문: 부품 도면, 재질과 두께, 생산 수량, 프레스 사양을 보내주시면 ZINITEK이 스트립 레이아웃과 금형 구조를 제안합니다.
