精密金型設計・製作

金属クリップ用プレス金型

ZINITEKの横カム機構付き金属クリップ用順送金型。30 spmのプレスのように動く3Dモデルで紹介します。図面やサンプルに合わせた金型をご相談ください。

金属クリップ用プレス金型の3Dモデル

3Dモデル

閲覧専用の3Dモデルで、上型・ストリッパー・下型とストリップが30 spmのクランクプレスのように動きます。上型・パンチ・ストリッパーを隠したり、構造表示やスロー再生でカムスライドがクリップのフックを折る様子を確認できます。

主な構造

パイロット穴あけ、両側の抜き、リブとフックの曲げ、横カムによるフック折り(ストリッパー上のドライバー、スライド5 mm、ばね戻し)、コアへのU巻き曲げ、切り離し。ストロークストッパー付き強力ばねストリッパー、Ø40ガイドポスト4本、スクラップはダイセットから排出。

お客様の部品用金型のご相談

図面またはサンプルと、材質・板厚・生産数量・プレス仕様をお送りください。ZINITEKが設計・製作の方針をご提案します。

金型設計・製作のお問い合わせ

実績ギャラリー

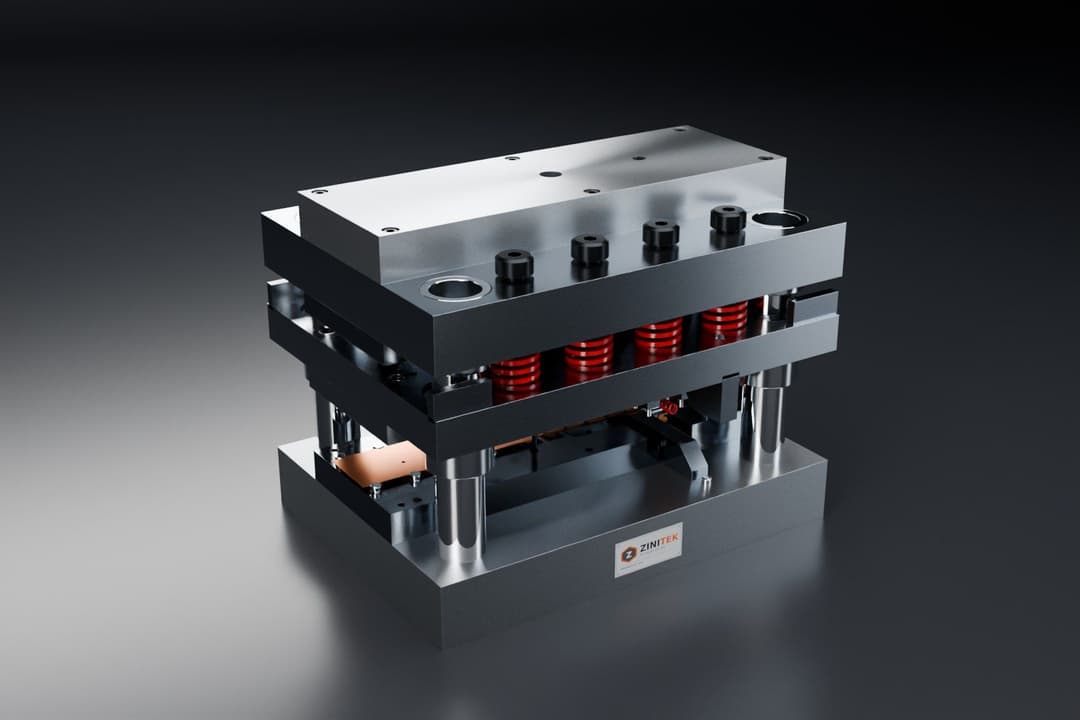

金属クリップ用プレス金型 1

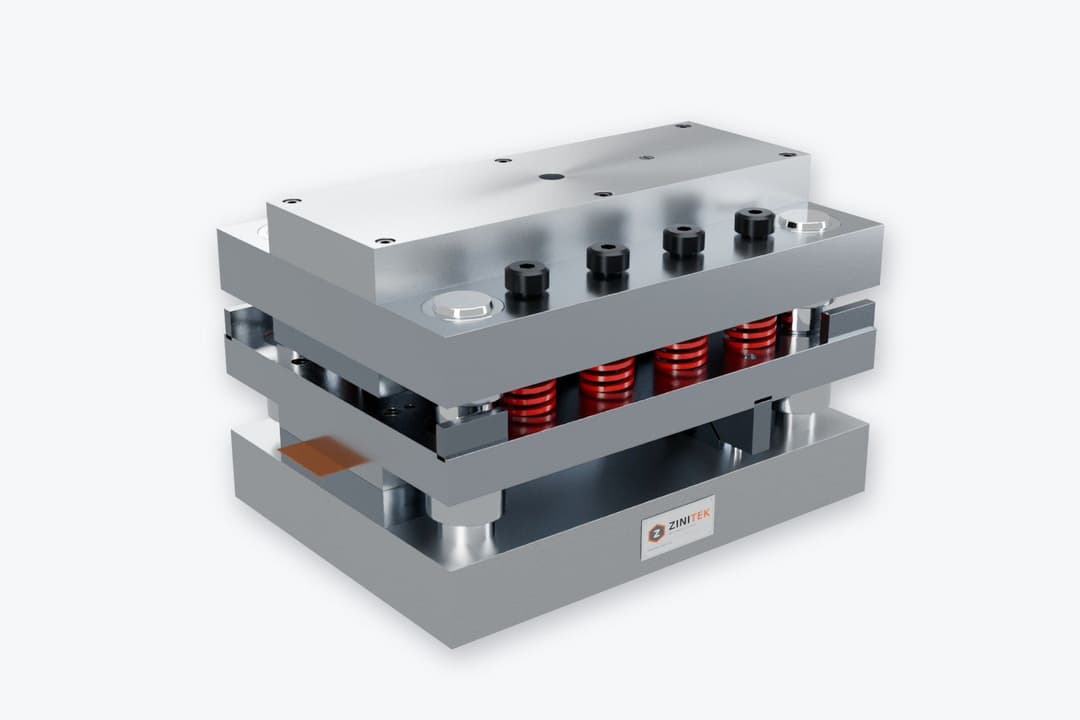

金属クリップ用プレス金型 2

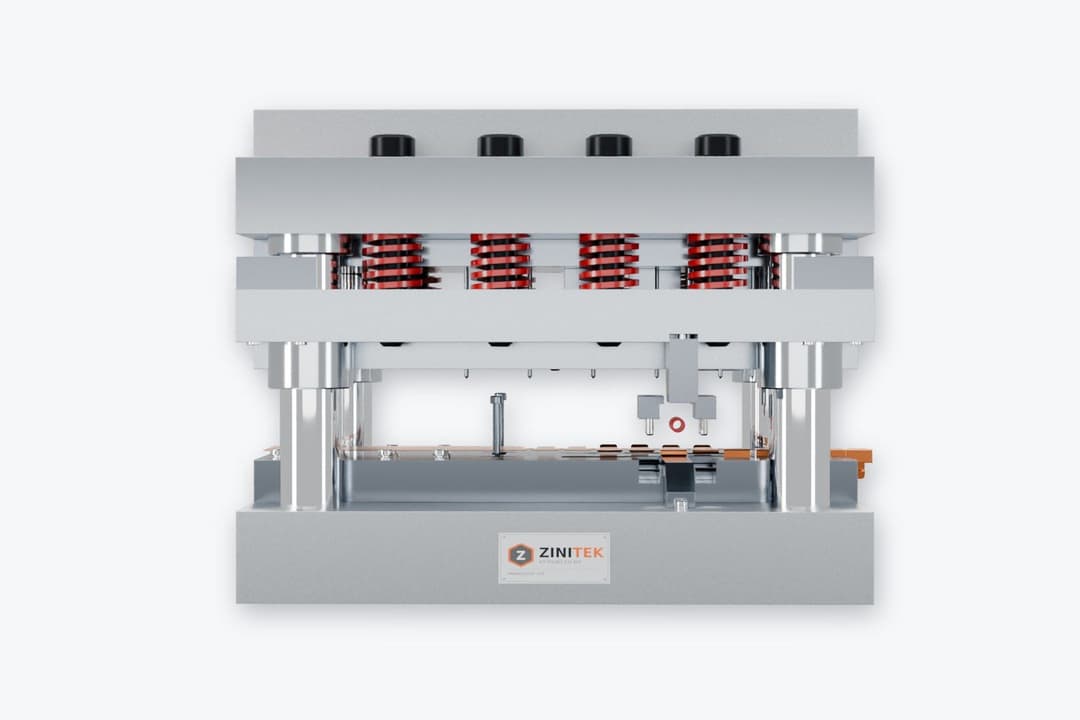

金属クリップ用プレス金型 3
金属クリップ用プレス金型 4
金属クリップ用プレス金型 5
金属クリップ用プレス金型 6
金属クリップ用プレス金型 7
